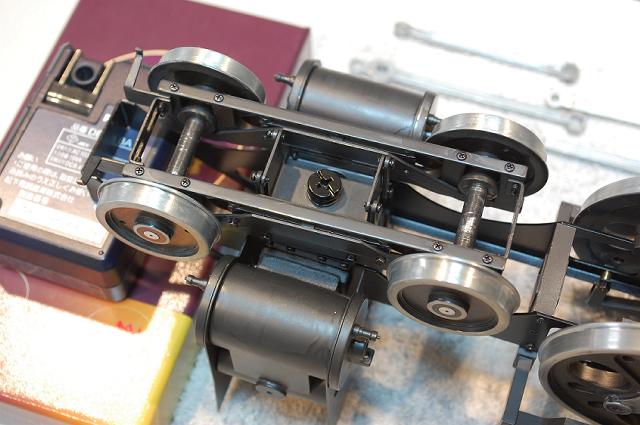

2010.03.22 重いので外していたエンジンを再び取り付けた。いよいよこれから、動輪の連結棒を 取り付ける作業に着手する。 |

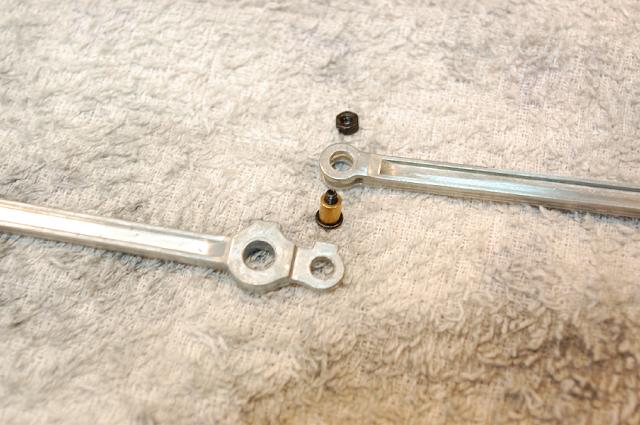

2010.03.22 前後連結棒の接続部分はこんな感じで繋がることになる。 |

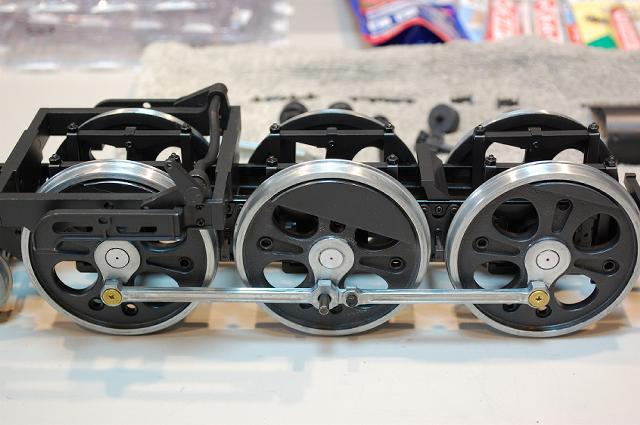

2010.03.22 3つの動輪が前後連結棒で連結された。 |

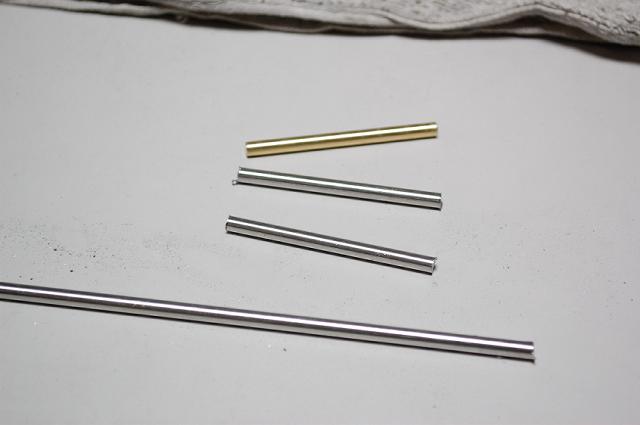

2010.03.23 ハンズマンで 4mm 経のステンレス棒を買ってきて、長さ 50mm を2本切り出した。 デアゴ社の滑り棒は真鍮製で黄色く見えるが、ここは是非ともステンレスに変更したい部分。 |

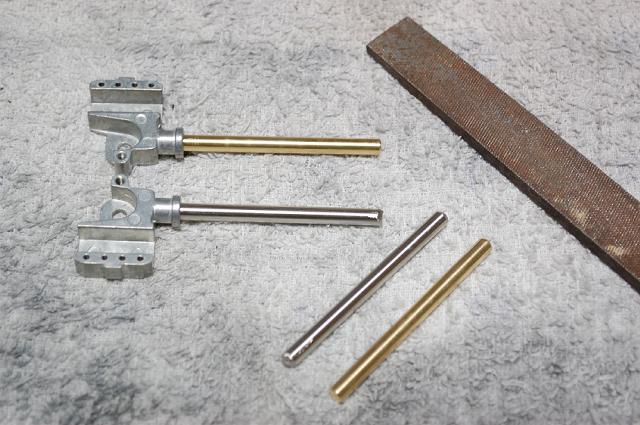

2010.03.23 切り出したステンレス棒をクロスヘッドに差し込んでみる。上がデアゴ社の滑り棒で 下がステンレス製の滑り棒だが、その差は歴然としている。 |
2010.03.23 スライドバーもペーパーがけして、キラリと光るように磨き出しを行なう。 |

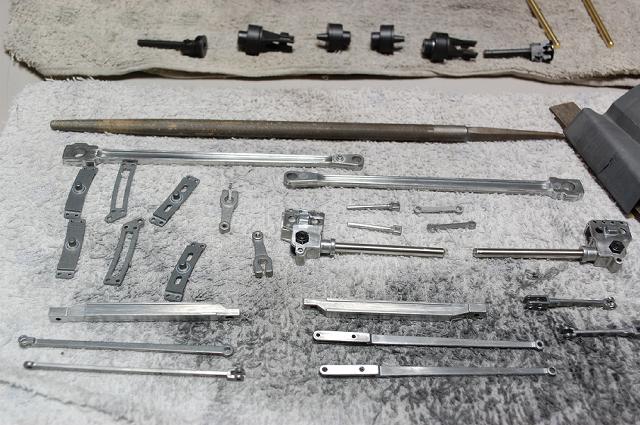

2010.03.23 スライドバー、モーションリンク、エキセントリックロッド、リターンクランク…、これらの バルブギヤ関連パーツはすべて亜鉛合金製である。ひとつひとつのパーツを丁寧にペーパーで 磨き出しておいた。 |
2010.03.26 いよいよ動輪周りにバルブギヤ関連のパーツを組み込んでいく。 |

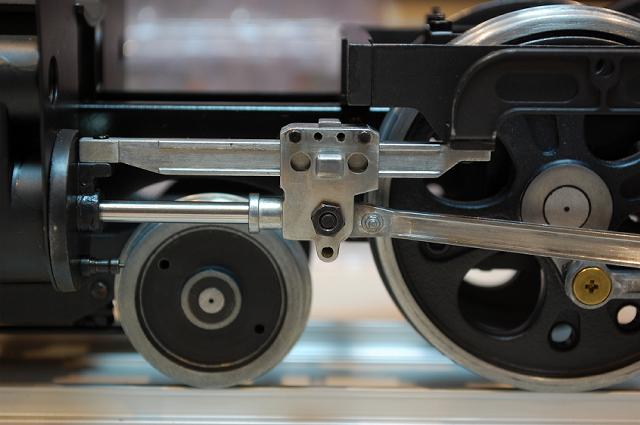

2010.03.26 まずはスライドバーを固定し、クロスヘッドを仮止めしてみた。ううう、ステンレス製の 滑り棒がキラリと光ってメチャクチャ良い感じ(^_^)。 |

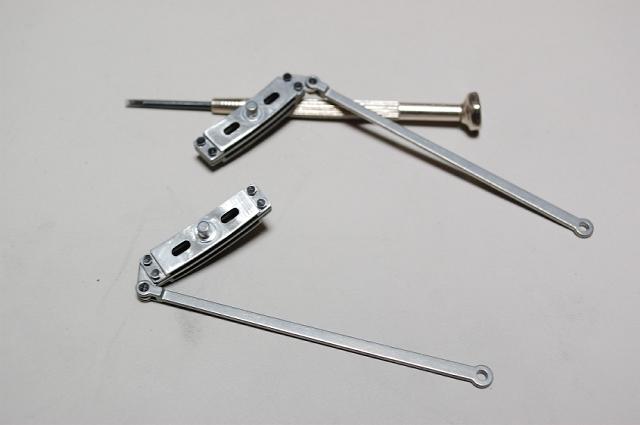

2010.03.26 引き続いて、モーションリンクを組み立ててみる。 |

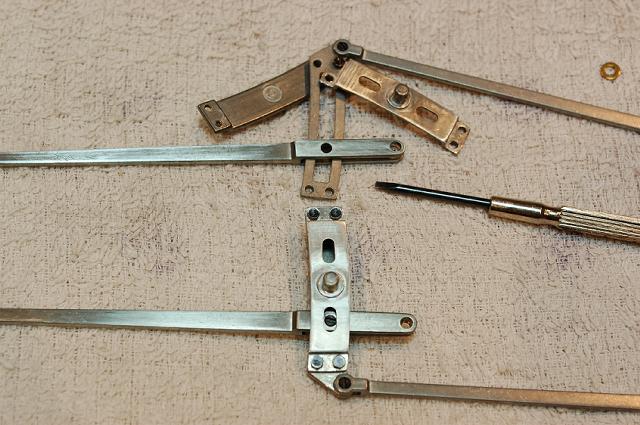

2010.03.27 モーションリンクのネジを外して扇型に広げ、中央のモーションリンク本体をラジアス ロッドの二股で挟み込んだら、ブッシュを滑り込ませて再びモーションリンクを組み立てる。 |

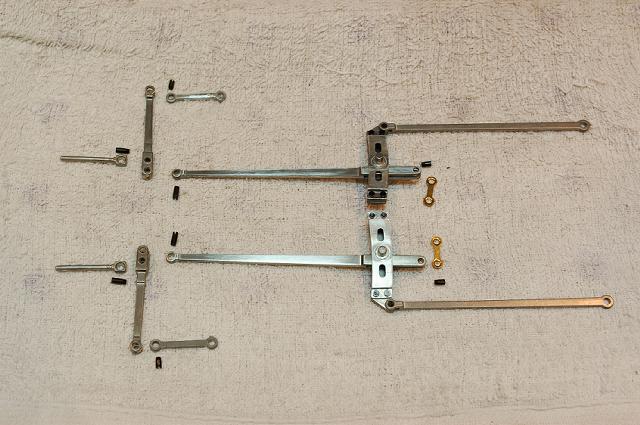

2010.03.27 引き続き、バルブギヤのロッド部分の組み立て。ラジアスロッドを中心とした各種の ロッドの位置関係は写真の通りである。ユニオンリンク、コンビネーションレバー、バルブロッド、 これらを細かいネジで組み立てる。 |

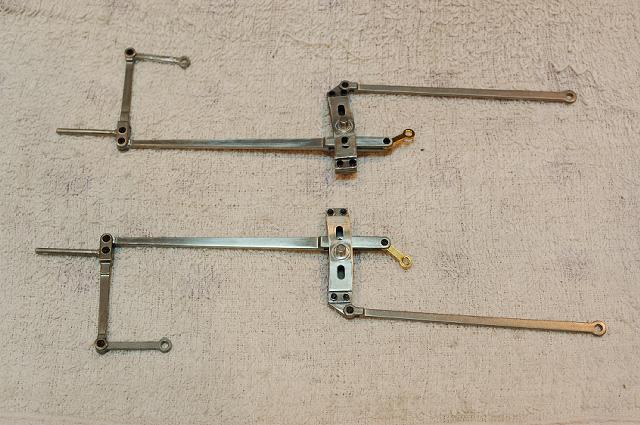

2010.03.27 組み立てが終わったバルブギヤのロッド部分。ハッキリ言って、マガジンの組み立て 説明書がなければ、ひとりでは到底組み立てられそうにない構造である(^_^;)。 |

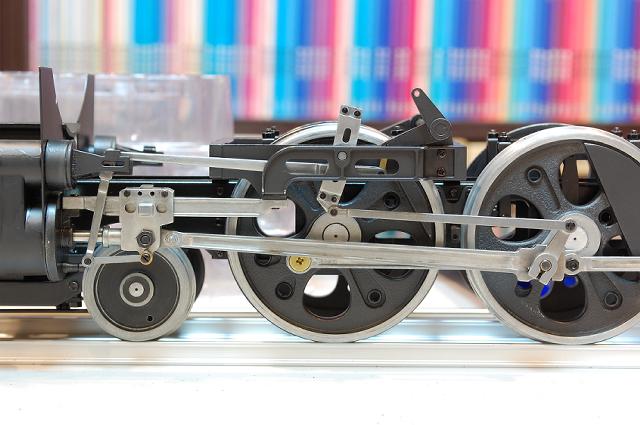

2010.03.27 ついに機関車に組み込まれたバルブギヤ!モーションプレートにモーションリンクが 組み込まれ、バルブギヤの各ロッドが連結棒と接続された。まるで本物みたいだ! |
2010.03.27 ここで少し趣向を変えて、日曜大工っぽい工作を行なうことにした。買ってきたのは 桐の帯材で、長さは6尺 1,820mm である。こいつに急遽、茶色のペンキを塗っていく。 |
|
2010.03.27 少しでも早く乾燥させたいので、またしても洗面所からドライヤーを持ってきた。熱風 乾燥させて、同時にペンキの白かぶりも防ぐ作戦。 |

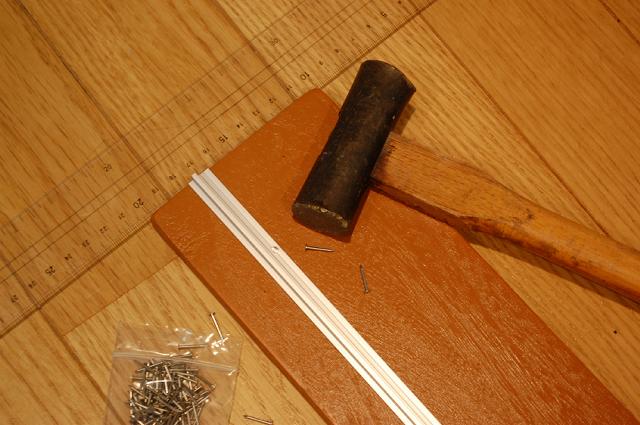

2010.03.27 ペンキが乾燥したところで帯材を室内に持ち込み、小釘でアルミ製の網戸レールを 取り付けていく。この網戸レールは断面が本物のレールに見えなくもなくて好都合なレールだ。 |
|

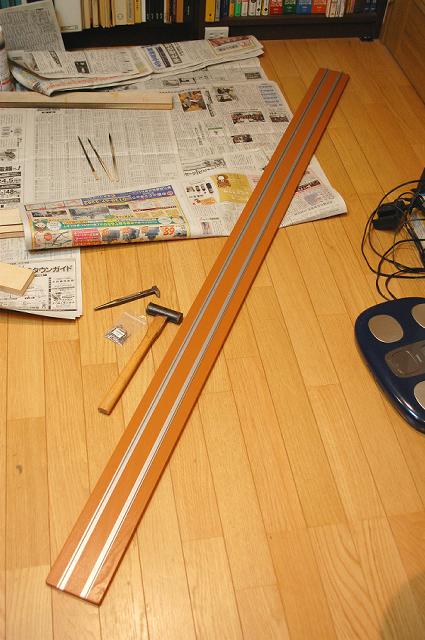

2010.03.27 完成した作業用レール盤。2本の網戸レールの間隔は、もちろん 45mm である。 |

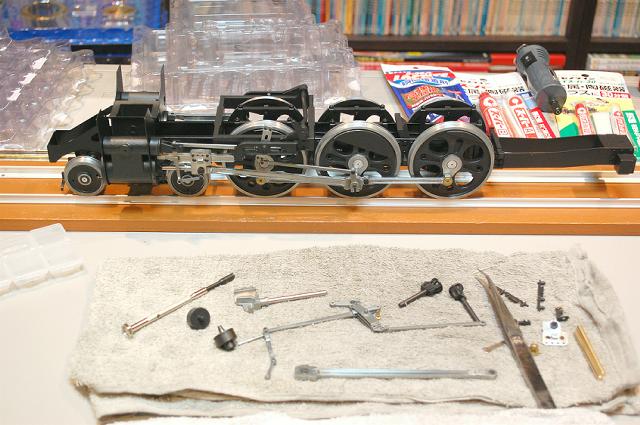

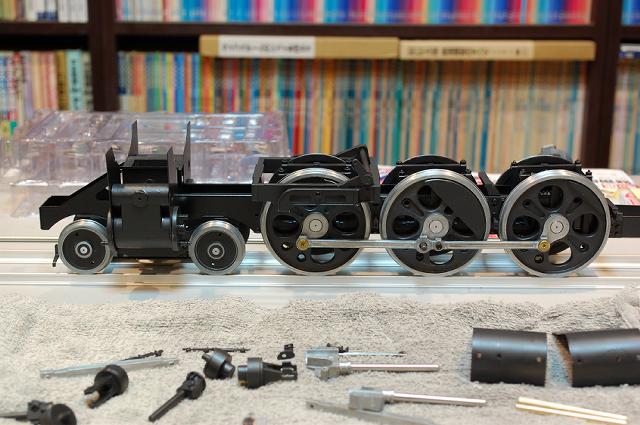

2010.03.27 早速、機関車を乗せてみる。ゴロゴロと前後に転がすと、動輪の動きに連れてバルブ ギヤ関連のパーツが動いてすこぶる良い感じ。まだ非公式側のバルブギヤは組み込んでいない のだが、しばし時間を忘れて機関車を転がし続けた。 |
|
2010.03.27 前述した通り、この作業用レール盤の長さは 1,820mm だ。機関車本体のざっと3倍 以上もあって、テスト走行には十分な長さだ。全部で 1,500 円くらいの材料費で出来ちゃった。 |

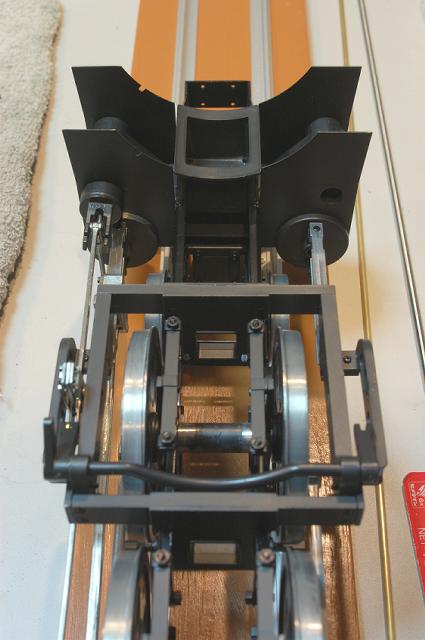

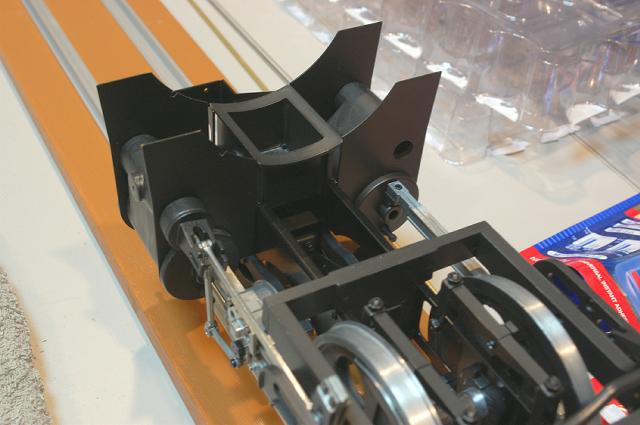

2010.03.27 引き続き、機関車の非公式側にもバルブギヤ関連のパーツを組み込みたいところ だが、実は先にこの段階でパーツに改造を施す必要があるのだった。 |

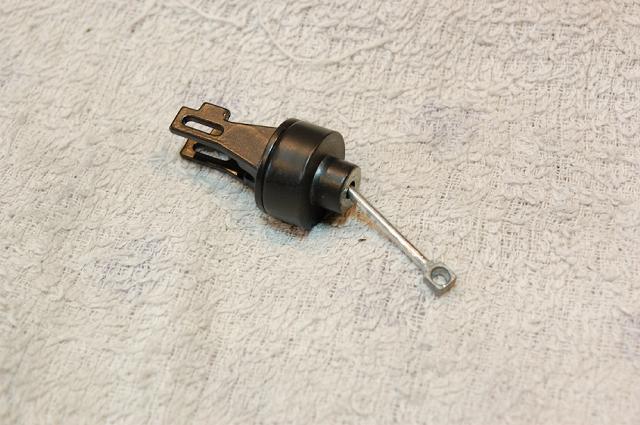

2010.03.28 改造を施す必要があるパーツとは、このバルブガイドとバルブロッドである。ご覧の ように、バルブガイドの穴が大き過ぎて、本来なら垂直にスライドすべきバルブロッドがユルユル 状態なのであった。これはなんとかせにゃならん。 |

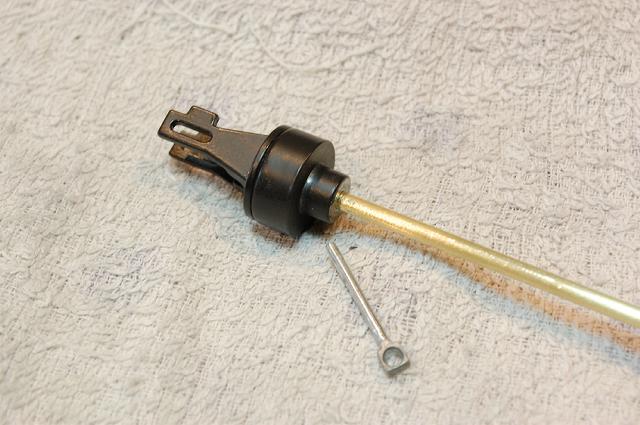

2010.03.28 偉大なる先人たちのお知恵をネットで調査した結果、バルブガイドのユルユルの穴に 真鍮パイプを突き刺すことにした。バルブロッドはこの真鍮パイプの中でスライドすることになる。 |
2010.03.28 ところがこの真鍮パイプの内径が微妙に狭く、今度はバルブロッドがパイプの中で 自由に動きづらい状況であることが発覚してしまった。 |

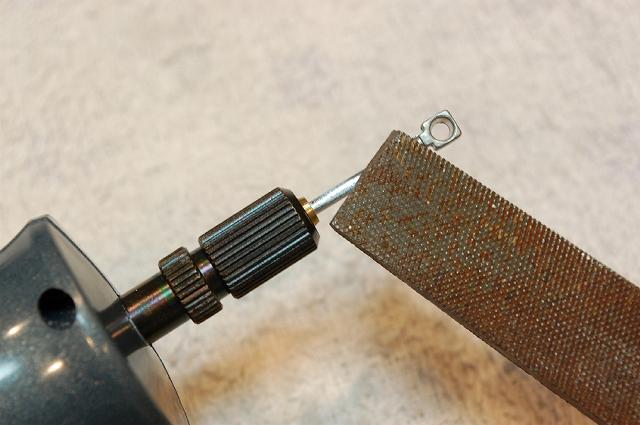

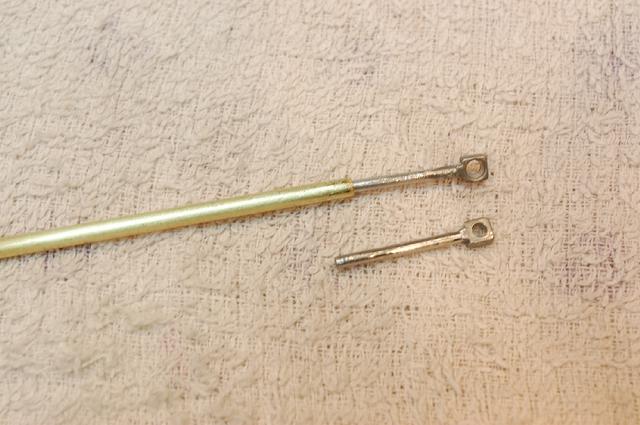

2010.03.28 仕方ないのでバルブロッドをミニルータに咥え、ヤスリがけしてロッドの太さをほんの 少しだけ細くすることにした。 |
